圓頂閥的相關原理

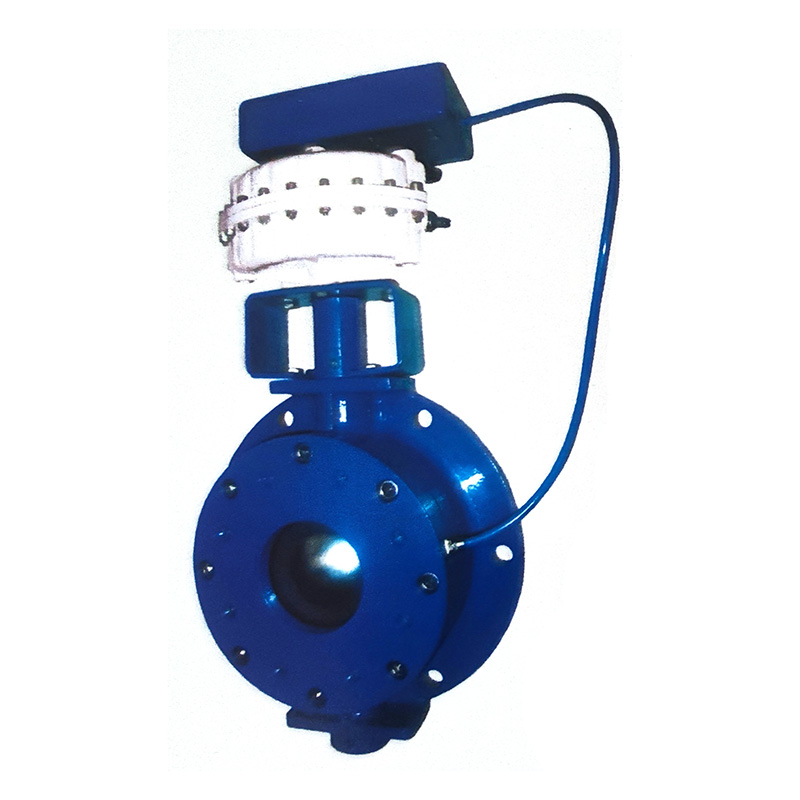

圓頂閥由于其結構的特殊性,通常是氣力輸送中的首先選擇的閥門。圓頂閥的殼體與穹形閥瓣材料常選用球墨鑄鐵、不銹鋼、特種耐磨材料和鋼襯氟塑料。密封圈材料常選用氯丁橡膠、硅酮橡膠、氟橡膠和三元乙丙橡膠等。圓頂閥是依靠壓縮空氣實現緊密密封效果的特殊閥門,適用于處理含塵氣體、沖蝕性散裝物料,如用于庫/倉的放料閥、工藝流程閥門、換向閥門、反應堆閥門、流化床燃燒室閥門、高壓氣體反應器和降壓裝置等。

圓頂閥關閉時,密封圈處于完全松弛(不充氣)狀態,閥瓣與閥座之間存在一定的間隙。閥瓣旋轉,物料隨著閥瓣的轉動,有的穿過該間隙進入容器,有的停留在間隙處。當閥瓣旋轉到關閉位置,密封圈開始充氣膨脹,并緊緊裹住間隙里各種形狀的顆粒附著在閥瓣的邊緣,圓頂閥完全關閉。圓頂閥開啟之前,密封圈先排氣到完全松弛。閥瓣與閥座間恢復到原來的間隙,閥瓣開始轉動到開位。

根據適用物料情況可選用帶刮圈(清潔粘附在穹體表面的殘余物料,用于粘性物料)或不帶刮圈(適用于流動性好的物料)的圓頂閥。圓頂閥使用時必須檢查所有緊固件,尤其確保閥內固定穹形體和軸的螺栓已緊固。圓頂閥開啟或關閉時,兩側應無壓差,否則壓力高側的氣體和物料將高速穿過閥瓣和密封圈的間隙,造成閥瓣和密封圈磨損?？膳蛎浢芊馊υ陂y門開啟或關閉之前應該完全收縮,否則將造成閥瓣切割損壞密封圈?？膳蛎浢芊馊Φ呐蛎泬毫Ρ仨毟哂陂y門的介質壓力,否則密封圈將不完全膨脹,會(huì )導致密封圈和閥瓣之間產生空氣及物料泄漏,會(huì )沖刷密封圈、閥瓣及其他部件。

圓頂閥由于其d特的結構和加工工藝,致使其可在磨損、高溫、腐蝕或粘性等特殊工況下連續穩定地運行,性能可靠,在正常使用工況下,每運轉100萬次才需要檢修一次。密封圈是主要的磨損件。由于密封圈是一種柔性部件,位于托圈和頂盤之間,由緊固件固定,便于拆卸和檢修。
